空きびん検査システムAOSI-EBシリーズ
製品仕様
●シンプルなストレート搬送（既存の直線コンベア上にも設置可能）
●弊社独自の投受光設計により、小さな欠陥も検出
●口部側面のネジ山部も高精度に検査
●型替えも短時間で可能（5分以内）
●弊社独自の投受光設計により、小さな欠陥も検出
●口部側面のネジ山部も高精度に検査
●型替えも短時間で可能（5分以内）
| 検査対象 | 処理能力 （bpm (1分間の検査数) ） |
検査項目 | 装置寸法 | ユーティリティ | オプション | |
|---|---|---|---|---|---|---|
| 50ml～350ml 透明瓶・茶瓶 |
MAX 900bpm | 口部天面検査 | ・天部欠け、割れ検査 | 1500×800mm （横×奥行） |
AC200V 30A 圧空エアー0.5Mpa 20NL |
・上流側ピッチ切り装置 ・排除コンベア |
| 口部側面検査 | ・側面ネジ欠け検査 | |||||
| 胴部側面検査 | ・胴部割れ検査 ・気泡、汚れ検査 |
|||||
| 底部検査 | ・底部異物検査 | |||||
-
-
口部天面検査
検査項目：口部天面欠け
精度：１mm×１mm以上
-
-
口部側面検査
検査項目：ねじ山欠け
精度：１mm×１mm以上
-
-
底部検査
検査項目：底部欠け
精度：１mm×１mm以上
-
-
胴部側面検査
検査項目：胴部割れ欠け
精度：１mm×１mm以上
検査アルゴリズム例
口部天面検査
-
- 画像取込、口位置検出
-
-
瓶口外周検出
欠け部検出
-
-
瓶口内周検出
欠け部検出
-
-
瓶口比較処理
天面部傷欠け検出
-
- 検査判定処理

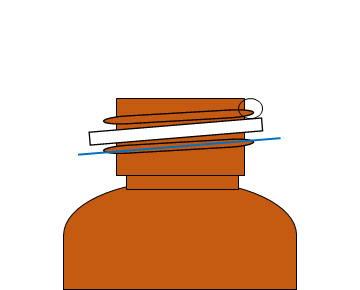

口部側面検査
-
- 画像取込、口位置検出
-
-

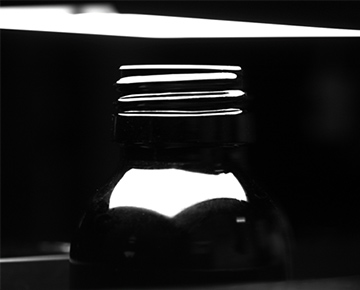

画像取込、ねじ山最高位置検出

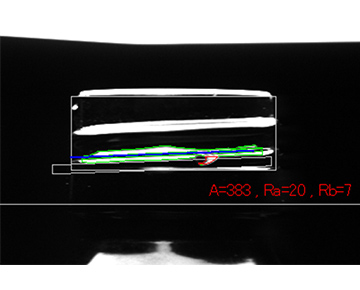

ねじ山連続性検出
ねじ山間エリア確認
-
- 画像取込、口位置検出
動画で確認
-
